8440-1878
DSLC-2-5 Digital Synchronizer/Load Control, 5A

Woodward DSLC-2 ™ (Dijital Senkronizör ve Yük Kontrolü), üç fazlı AC jeneratörlerinde kullanılmak üzere tasarlanmış mikroişlemci tabanlı bir senkronizer ve yük kontrol cihazıdır. DSLC-2 ürünü; senkronizer, yük sensörü, yük kontrolü, ölü bara kapatma sistemi, VAR, güç faktörü ve proses kontrolü özelliklerini tek bir güçlü pakette birleştiren özelleştirilmiş bir cihazdır.

ÖZELLİKLER VE İŞLEVSELLİK



Uygulamaları 32 jeneratöre kadar destekler. Özel bir Ethernet sistemi, DSLC-2 ve MSLC-2 birimleri arasında kesintisiz iletişim sağlar. Ürün kolay şekilde DCS ve PLC arayüzüne izin veren Modbus TCP kullanarak, müşteri uzaktan kumandası ve izleme kapasitesi için ikinci bir Ethernet portu sağlar. Modbus RTU, ayrı bir RS-485 portu üzerinden kullanılabilir. İki Ethernet bağlantı noktasıyla yedek bir Ethernet ağı mümkündür.

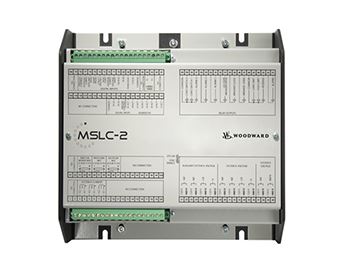

Woodward yılların tecrübesi ile yeni nesil DSCL-2 ürününü geliştirirken, orijinal eski model DSCL kalıbını kullandı. DSLC-2 ya basit jeneratörde ya da karmaşık jeneratör sistem uygulamalarında mükemmeldir. DSLC-2 / MSLC-2 kombinasyonu, karmaşık güç sistemleri için çoklu ünite, segment, yardımcı ve ara kesiciler kontrolü sağlar.





Özellikler:

  • Tüm DSLC-2'ler ve MSLC-2'ler arasında kablolamayı azaltan hassas sistem iletişimi için özel Ethernet ağı
  • Uzaktan kumanda ve izleme için Ethernet Modbus TCP ve Modbus RTU
  • Yedek Ethernet iletişimi sayesinde gelişmiş güvenlik
  • “Sistem Güncelleme” Özelliği ile jeneratör setlerinin çıkarılmasına veya eklenmesine izin verir.
  • DSLC-2 birden çok uygulama için yapılandırılabilir
  • Yük sensörü ve senkronizer gibi ayrı modüllere bağlanan yedek sensörlere (PT'ler, CT'ler ve MOP'ler gibi) olan ihtiyacı ortadan kaldırır.
  • Arka Panel Montajı ve Boyut Alan Avantajı ile Kolay kablolama İmkanı
  • Ek Röle Lojik ihtiyacını ortadan kaldırır.
  • Senkronizer ve yük kontrolü arası kayma frekansı paralellemeyi, voltaj eşlemeyi ve hız sapma transferini risk olmadan sonuçlandırabilme
  • Üç fazlı gerçek RMS güç algılaması faz yükleme ve voltaj dalgalandırmalarında bile DSLC-2 kontrolünü doğrulaştırır
  • Sisteme bir transformatör dâhil edildiğinde GCB için faz açısı düzeltmesi
  • Woodward ToolKit ™ yazılımı, orijinal DSCL ile aynı ekranı kullanarak esnek kurulum sağlar. El ile programlama gerektirmez. Jeneratörlerin ve bara parametrelerinin grafiksel olarak gözden geçirilmesi, DSCL-2'nin devreye alınmasını kolaylaştırır.
  • Toolkit, Ethernet bağlantı noktalarından birinden veya RS-232 bağlantı noktası üzerinden erişilebilir.
