8440-2152

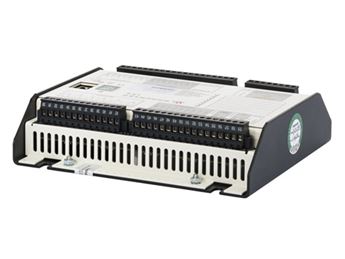

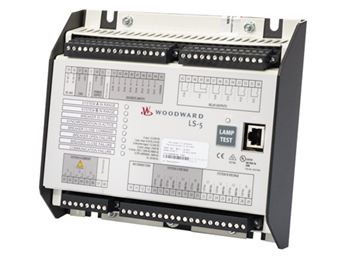

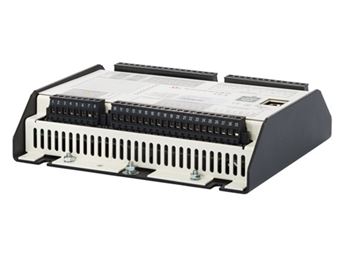

LS-511 Circuit Breaker Control & Protection, 5A

Woodward LS-5 Serisi, entegre koruyucu fonksiyonlara sahip senkron-check ve Easygen 3400/3500 serisi ile birlikte çalıştıklarında yük paylaşım kontrol cihazlarıdır. EasYgen-3400/3500 donanımlı jeneratör kontrolörleri ile birden fazla şebeke ve kesicileri için kompleks güç yönetimi uygulamalarını gerçekleştirebilmesi için tasarlanmıştır. LS511 ekransız modeldir ve bir adet şalter kumanda edebilir.

ÖZELLİKLER VE İŞLEVSELLİK



LS-5 cihazları tek başlarına kullanıldıklarında senkron-check , easYgen-3400/3500 jeneratör denetleyicisi ile birlikte çalıştıklarında yükleme/boşaltmayı yöneterek ve CANbus üzerinden gerekli voltaj ve frekans referanslarını gönderecek şekilde özelleştirilmiştir. Şebeke veya kublaj kesicilerinde bulunan LS-5 cihazları, şebeke arızalarını otomatik olarak tespit eder ve ilgili jeneratörleri buna göre çalıştırabilir. Tüm LS-5 ve easYgen-3400/3500 denetleyicileri arasında yalnızca bir CANbus iletişim yolu bağlantısı gerektiğinden kablolama çalışmaları minimum hale gelecektir. LS-5 ve easYgen-3400/3500 kontrolörleri arasında herhangi bir AC ölçüm sinyali veya ayrı I/O bağlamak gerekmez.



Dışarıdan girişler veya arabirimler aracılığıyla LS-5 cihazını her uygulama ortamına kolayca entegre etmek için kapsamlı uzaktan kontrol özellikleri mevcuttur.



Özellikler:

  • Voltaj eşleşmesi ile faz eşleme veya kayma frekans senkronizasyonu
  • Trafo vektör faz açısı farkı girebilme imkanı
  • Df/dt(rocof) ve faz kayması (vector shift ) ile şebeke ayırma koruması
  • Arıza durumunda kesici açma/trip
  • Kesici açma/kapatma hatası algılama
  • Easygenler ile birlikte 16 adet LS5’e kadar yük paylaşımı , şebekeden yumuşak yük alma ve yumuşak yük boşalttıktan sonra şalter açma
  • Kublaj şalterinde kullanıldıklarında Easygenlere senkronizasyon için Canbus üzerinden voltaj/frekans set değerleri göndererek hızlı senkron sağlama
  • Üzerindeki manuel butonlar şalter kumanda imkanı
  • Otomatikte , dışarıdan dijital girişler veya lojik programlama ile kesici açma kapatma senaryoları yaratabilme
  • Aynı cihazda 100 volt veya 400 volt voltaj ölçümü yapabilme imkanı
  • 24Vdc besleme
  • 3 faz şebeke ,  3 faz busbar voltaj ölçümü
  • Lojik kapılar ile PLC gibi programlanabilme imkanı ile senaryo yönetme
  • 300 adet olay kaydı
  • Rs485 arayüzü üzerinden otomatik ve manuel modu değiştirebilme
  • Çoklu dil kullanımı
  • Tuş takımı kilitleme özelliği
  • LR & ABS Marine sertifikası



  • Over-/undervoltage koruması (59/27)
  • Over-/underfrequency koruması (81O/U)
  • Voltage asymmetry koruması (47)
  • Phase shift koruması (78)
  • df/dt (ROCOF) koruması (81)
