8440-1956

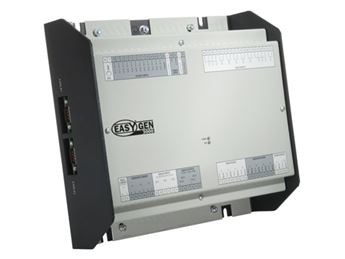

EASYGEN-3400-1 Genset Kontrol & Senkronizasyon - P1

Woodward EasYgen-3400 gelişmiş senkronizasyon özellikleriyle; jeneratörler arası aktif ve reaktif yük paylaşım paralellik işlevselliği , dayanıklı, sağlam, yenilikçi, cazip, kullanıcı dostu komple çözümü ile motor ve jeneratör kontrol ve koruma gerçekleştirir. Ekransız modelidir.

ÖZELLİKLER VE İŞLEVSELLİK

Woodward’ın EasYgen-3400 serisi jeneratör senkronizasyon ve  paralelleme kontrolcüsü ; OEM üreticilerine, jeneratör sistem çözümlerine ve sistem entegratörlerine olağanüstü çok yönlülük ve değer sağlar. EasYgen-3500 gelişmiş özellikleriyle; jeneratörler arası paralellik işlevselliği, dayanıklı, sağlam, yenilikçi, cazip, kullanıcı dostu komple çözüm motor-jeneratör kontrol ve koruma gerçekleştirir. Entegre edilmiş LogicsManager programlanabilir mantık devreleri sayesinde, olağanüstü uygulama esnekliği sağlar ve ek PLC kontrolü ihtiyacını ortadan kaldırır, ancak istenirse SCADA veya PLC tabanlı kontrol sistemleriyle kolayca entegre edilebilir.



EasYgen-3400; birçok farklı güç yönetimi uygulamaları için tek bir ürünle, uygun fiyatlı jeneratör kontrolörü standartı avantajını sunar. Acil durum yedek güç ile 32 jeneratöre kadar destekleyen paralel yük paylaşımı ve çoklu şebeke ve kublaj beslemelerini sağlar.



Uygulamalar:

  • Acil Durum Bekleme: Veri Merkezleri, Hastaneler, Ticari ve Endüstriyel Tesisler
  • Ada Modlu Güç Sistemleri: Petrol & Gaz Araştırmaları, Denizcilik , Kiralık/Mobil Sistemler
  • Microgrid: Askeriye, Devlet İhaleleri, Kuruluşlar/İşletmeler, Üniversiteler
  • Şebekeyle Paralel Çalışma: Sabit güç , Şebekeden alma veya verme
  • Kojenerasyon: Atık Su Arıtma, Biyogaz Üretimi / Çevrecilik
  • Eski Sistemlerin Yükseltmeleri: Analog Yük Paylaşımlı Paralelleme değişimleri

Özellikler:

  • Gerçek RMS Voltaj ve Akım Değerleri okuma
  • Jeneratör , Busbar ve Şebeke voltaj okuma ile güvenli operasyon
  • Motor ECU bağlantısı için CANBUS J1939 Protokolü
  • 3 adet CANBUS haberleşme portu
  • SCADA Bildirimleri ve Harici Kontrol İçin Seri ModBus RTU haberleşme
  • Dijital Kapılar ile programlama imkanı
  • Analog lojik karşılaştırmalar ile limit çıkışları verebilme
  • Woodward Toolkit Servisi Sayesinde PC/ Bilgisayar  Üzerinden Yapılandırma
  • Uzak Kontrol ve Yapılandırılması için RP-3000 Panel Bağlantısı
  • Onaylanmış Marine Belgeleri:ABS ve Lloyd's Register
  • 12 DI , 12DO , 3AI , 2AO , MPU



EasYgen-3400 Serisi Sağladıkları:

  • AMF ( Otomatik Şebeke Arızası) Algılama, Ayırma ve Acil Durum Jeneratör Çalışması
  • Otomatik Senkronizasyon: Faz-yakalama ve Kayma Frekansı
  • Şalter Kapatma/Açma Kontrolü: Jeneratör ve Şebeke için ATS işlevi
  • 32 Jeneratöre Kadar Aktif ve Reaktif Yük Paylaşımı
  • Çoklu Şebeke senkronizasyon
  • Jeneratörler arası kublaj senkronizasyonu
  • Çoklu bara akıllı segment algılama sistemi
  • Droop Mod ile Yük Paylaşım İmkanı
  • Şebeke ile paralel çalışma imkanı: Sabit Güç ,  Alma veya Güç Verme  Modları
  • Otomatik Yüke veya Arızaya göre Jeneratör Başlatma/Durdurma
  • Jeneratör eşit yaşlandırma veya Seçilen Önceliğe Göre Çalışabilme
  • Ayarlanabilir seviyeler ile Motor ve Alternatör ve Şebeke Koruma Fonksiyonları



EasYgen-3400 ANSI Korumaları:

  • Generator: voltaj / frekans
  • 59 / 27 / 81O / 81U
  • Generator: aşırı yük, ters güç
  • 32 / 32R / 32F
  • Generator: Senkron-check
  • 25
  • Generator: Dengesiz yük
  • 46
  • Generator: Aşırı Akım
  • 50
  • Generator: Zamanlı Aşırı Akım (IEC 255)
  • 51 / 51 V
  • Generator: Toprak Hatası (measured)
  • 50G
  • Generator: Güç Faktörü
  • 55
  • Engine: Aşırı Hız / Düşük Hız
  • 12 / 14
  • Şebeke: voltaj / frekans / senkron-check
  • 59 / 27 / 81O / 81U / 25
  • Şebeke: phase shift / ROCOF (df/dt)
  • 78
